Технические характеристики шин Eriflex Flexibar

Шины > Erico Eriflex

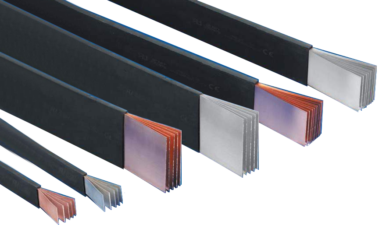

Технические характеристики изолированных гибких шин Eriflex Flexibar

• Проводник изготовлен из электролитической меди (Cu-ETP)

• Изоляция изготовлена из винилового состава, обладающего высокое электрическое сопротивление:

- Растяжение: 370 %

- Максимальная рабочая температура: 105 °C

- Минимальная рабочая температура: -25 °C - Толщина: 2 мм ± 0,2

- Самогасящиеся изоляция: UL® 94 VO

- Диэлектрическая прочность: 20 кВ/мм

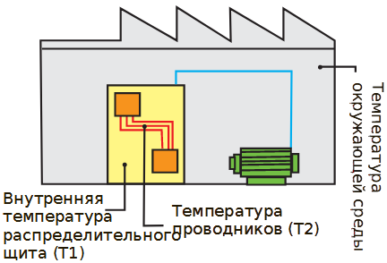

Выбор шин Eriflex Flexibar с учетом внутренней температуры распределительного щит

Увеличение температуры проводника = T2 - T1 = ΔT (K)

Пример: для тока 630 А при T1 = 40 °C - T2 = 90 °C

1) ΔT = 90 - 40 = 50K

2) В колонке 50К находим значение тока, ближайшее к величине 630 А. ERIFLEX FLEXIBAR 5x32x1 — 552650 — 160 мм2 — 640 А.

3) Выбираем шину ERIFLEX FLEXIBAR в соответствии с шириной контакта подсоединяемого оборудовани

К = градусы Кельвина (рассчитанная, а не измеренная температура

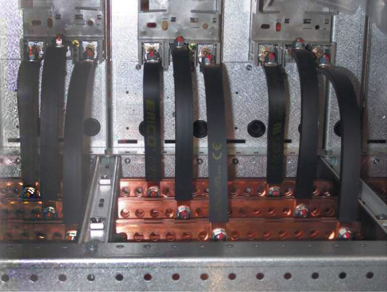

Параллельное подключение шин Eriflex Flexibar

При параллельном подключении 2 или 3 шин Eriflex Flexibar на одну фазу следует применять коэффициент:

Пример: 5 x 32 x 1 - ΔT = 50K: 640 A

2 шины при параллельном соединении: 640 А x 1,72 = 1100 А

3 шины при параллельном соединении: 640 А x 2,25 = 1440 А

Технические характеристики шин Eriflex Flexibar

А	№ по каталогу				Сечение мм²	∆T (K)						Коэффициент тока
А	№ по каталогу	N	A	B	Сечение мм²	70	60	50	40	30	20	Коэффициент тока
125 A	552400	8 x 6 x 0,5			24	196	182	166	143	128	105	1,72	2,25
	552410	3 x 9 x 0,8			21,6	158	147	134	120	104	85	1,72	2,25
	552420	6 x 9 x 0,8			43,2	290	269	245	220	190	155	1,72	2,25
	552440	3 x 13 x 0,5			19,5	198	184	167	150	130	106	1,72	2,25
	552390	2 x 15,5 x 0,8			24,8	252	234	212	191	165	134	1,72	2,25
250 А	552430	9 x 9 x 0,8			64,8	314	291	265	237	206	168	1,72	2,25
	552450	6 x 13 x 0,5			39	300	277	253	226	196	160	1,72	2,25
	552460	4 x 15,5 x 0,8			49,6	380	350	320	286	248	202	1,72	2,25
	552490	2 x 20 x 1			40	326	300	275	246	214	174	1,72	2,25
	552500	3 x 20 x 1			60	428	395	360	323	280	228	1,72	2,25
	552550	2 x 24 x 1			48	450	416	380	340	295	240	1,72	2,25
400 А	552470	6 x 15,5 x 0,8			74,4	476	440	402	360	318	254	1,72	2,25
	552480	10 x 15,5 x 0,8			124	538	498	455	407	352	288	1,72	2,25
	552510	4 x 20 x 1			80	476	440	402	360	312	254	1,72	2,25
	552520	5 x 20 x 1			100	498	460	420	376	326	266	1,72	2,25
	552530	6 x 20 x 1			120	546	506	462	413	358	292	1,72	2,25
	552560	3 x 24 x 1			72	490	453	413	370	320	261	1,72	2,25
	552570	4 x 24 x 1			96	550	510	465	416	360	294	1,72	2,25
	552620	2 x 32 x 1			64	480	445	406	363	315	257	1,72	2,25
	552630	3 x 32 x 1			96	570	525	480	430	372	304	1,72	2,25
	552690	2 x 40 x 1			80	538	500	455	406	352	288	1,72	2,25
500 А	552580	5 x 24 x 1			120	608	563	514	460	398	325	1,72	2,25
	552590	6 x 24 x 1			144	670	620	566	506	438	358	1,72	2,25
	552640	4 x 32 x 1			128	648	600	548	490	425	347	1,72	2,25
	552700	3 x 40 x 1			120	617	570	522	466	405	330	1,72	2,25
	552710	4 x 40 x 1			160	727	673	615	550	476	389	1,72	2,25
	552760	3 x 50 x 1			150	700	650	592	530	460	374	1,72	2,25
630 А	552540	10 x 20 x 1			200	762	706	645	576	500	408	1,72	2,25
	552600	8 x 24 x 1			192	802	743	678	606	525	429	1,72	2,25
	552650	5 x 32 x 1			160	758	702	640	573	496	405	1,72	2,25
	552660	6 x 32 x 1			192	846	783	715	640	555	452	1,72	2,25
	552720	5 x 40 x 1			200	846	832	760	680	590	481	1,72	2,25
	552770	4 x 50 x 1			200	860	795	727	650	590	460	1,72	2,25
800 А	552610	10 x 24 x 1			240	948	877	645	576	500	408	1,72	2,25
	552670	8 x 32 x 1			256	1018	943	678	606	525	429	1,72	2,25
	552730	6 x 40 x 1			240	1018	943	640	573	496	405	1,72	2,25
	552780	5 x 50 x 1			250	1100	1016	715	640	555	452	1,72	2,25
	552830	4 x 63 x 1			252	1010	935	760	680	590	481	1,72	2,25
	552880	3 x 80 x 1			240	980	906	727	650	563	460	1,72	2,25
1000 А	552680	10 x 32 x 1			320	1230	1140	1040	930	805	658	1,72	2,25
	552740	8 x 40 x 1			320	1230	1140	1040	930	805	658	1,72	2,25
	552750	10 x 40 x 1			400	1400	1295	1181	1055	915	747	1,72	2,25
	552790	6 x 50 x 1			300	1225	1135	1035	925	802	655	1,72	2,25
	552800	8 x 50 x 1			400	1393	1290	1175	1050	912	743	1,72	2,25
	552840	5 x 63 x 1			315	1220	1125	1030	920	797	651	1,65	2,12
	552850	6 x 63 x 1			378	1437	1330	1215	1085	941	768	1,65	2,12
	552890	4 x 80 x 1			320	1200	1110	1015	906	785	642	1,65	2,12
	552900	5 x 80 x 1			400	1390	1285	1175	1050	910	743	1,65	2,12
1250 А	552810	10 x 50 x 1			500	1650	1525	1395	1245	1080	882	1,72	2,25
	552860	8 x 63 x 1			504	1650	1525	1395	1245	1080	882	1,65	2,12
	552910	6 x 80 x 1			480	1627	1505	1375	1230	1065	870	1,65	2,12
	552950	5 x 100 x 1			500	1635	1515	1385	1235	1070	876	1,6	2,02
	552960	6 x 100 x 1			600	1843	1705	1550	1393	1205	980	1,6	2,02
1600 А	552870	10 x 63 x 1			630	1895	1755	1600	1435	1240	1012	1,65	2,12
	552920	8 x 80 x 1			640	1895	1755	1600	1430	1240	1012	1,65	2,12
	552930	10 x 80 x 1			800	2100	1945	1775	1585	1375	1123	1,65	2,12
	552970	8 x 100 x 1			800	2147	1990	1815	1625	1405	1148	1,6	2,02
	552980	10 x 100 x 1			1000	2350	2170	1985	1775	1535	1255	1,6	2,02
	552990	12 x 100 x 1			1200	2500	2315	2115	1890	1636	1338	1,6	2,02
	538650	10 x 120 x 1			1200	2755	2550	2330	2070	1792	1474	1,49	1,95

Допустимая сила тока: в данной таблице указано увеличение температуры, вызываемое воздействием выбранной величиной тока, проходящей по шине указанного сечения . В данных расчетах не принимается во внимание тепло, выделяемое электрораспределительными устройствами.
