Медная шина от завода-изготовителя ШМТ (твердая) и ШММ (мягкая) марки М1, М2, любые сечения
Луженая шина до 3 м
Медная полосовая шина марки М1 используется для изготовления шинопроводов, шинных сборок, токопроводов и распределительных устройств, а так же для подключения любого стационарного мощного оборудования. Медные шины достаточно просты в монтаже и обеспечивают высокую надежность. Поставляемые нами медные шины изготовляются по ГОСТ 434-78 из меди марки не ниже M1 (химический состав по ГОСТ 859-2001). Шина может быть мягкой (ШММ) и твердой (ШМТ). Мы поставляем шину шириной от 16 до 120 мм, толщиной от 3 до 30 мм и длиной от 2 до 6 м (стандартное исполнение 4м), прямоугольного сечения и с радиусом.
Вы можете приобрести медную шину с нашего склада или оставить заявку на изготовление под заказ.
Таблица типовых размеров медной шины
В таблице представлены только типовые размеры шины, токовые характеристики (в соответствии с ПУЭ) и вес.
Сечение шины, мм | Допустимый ток *, А | Вес **, кг | ||
переменный | постоянный | за 1 метр | за 4 метра | |
Шина медная 15×3 | 210 | 210 | 0,4 | 1,61 |
Шина медная 20×3 | 275 | 275 | 0,54 | 2,14 |
Шина медная 25×3 | 340 | 340 | 0,67 | 2,68 |
Шина медная 30х4 | 475 | 475 | 1,07 | 4,29 |
Шина медная 40х4 | 625 | 625 | 1,43 | 5,17 |
Шина медная 40х5 | 700 | 705 | 1,79 | 7,14 |
Шина медная 50х5 | 860 | 870 | 2,23 | 8,93 |
Шина медная 50х6 | 955 | 960 | 2,68 | 10,72 |
Шина медная 60х6 | 1125 | 1145 | 3,22 | 12,86 |
Шина медная 60х8 | 1320 | 1345 | 4,29 | 17,14 |
Шина медная 60х10 | 1475 | 1525 | 5,36 | 21,43 |
Шина медная 80х6 | 1480 | 1510 | 4,29 | 17,14 |
Шина медная 80х8 | 1690 | 1755 | 5,72 | 22,86 |
Шина медная 80х10 | 1900 | 1990 | 7,15 | 28,58 |
Шина медная 100х6 | 1810 | 1875 | 5,36 | 21,43 |
Шина медная 100х8 | 2080 | 2180 | 7,15 | 28,58 |
Шина медная 100х10 | 2310 | 2470 | 8,93 | 35,72 |
Шина медная 120х8 | 2400 | 2600 | 8,57 | 34,29 |
Шина медная 120х10 | 2650 | 2950 | 10,57 | 42,86 |
* при условии подключения 1 полосу на фазу
** Вес из расчета плотности меди 8,93 г/см3
Все сечения медной шины, которые мы поставляем
3х15 | 4х30 | 5х20 | 6х30 | 8х30 | 10х10 |
3х20 | 4х40 | 5х25 | 6х50 | 8х40 | 10х20 |
3х25 | 4х50 | 5х30 | 6х60 | 8х50 | 10х30 |
3х30 | 4х60 | 5х40 | 6х80 | 8х60 | 10х40 |
3х40 | 4х80 | 5х50 | 6х100 | 8х80 | 10х50 |
3х50 | 5х60 | 8х100 | 10х60 | ||
3х60 | 5х80 | 10х80 | |||
3х80 | 5х100 | 10х100 | |||
5х125 | 10х120 | ||||
10х160 |

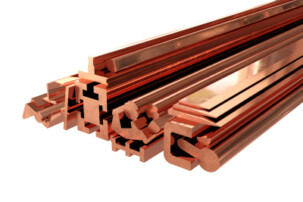

Медные профили любого сечения
Компания Life Electro под заказ готова изготовить медный профиль практически любого сечения.
Возможно произвести профили по Вашим чертежам или аналоги профилей европейских производителей, таких как Rittal и Siemens.
Луженая медная шина
Под заказ возможно покрыть медную шину составом олово-висмут. Можно изготовить мягкую или твердую шину ШММ и ШМТ. Толщина покрытия может быть от 6 до 60 мкм. Длина заготовки не более 3 метров. Сроки таких работ составляют от 1 недели до 1 месяца в зависимости от объема. Стоимость рассчитывается индивидуально исходя из количества шин и толщины покрытия.
Примеры установки медных шин

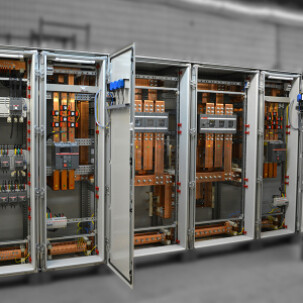

Распределительные низковольтные шкафы (ГРЩ, ВРУ) и шкафы управления
Шинные мосты, шинопроводы разных классов напряжения

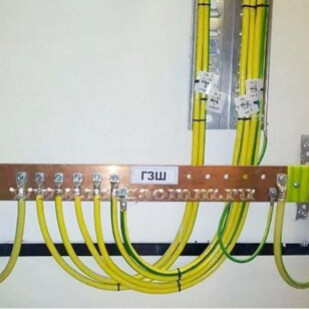

Распределительные шины и главные заземляющие шины (ГЗШ)
Услуги по обработке шины

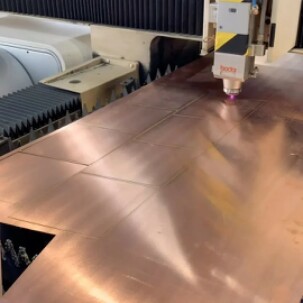

Резка шины

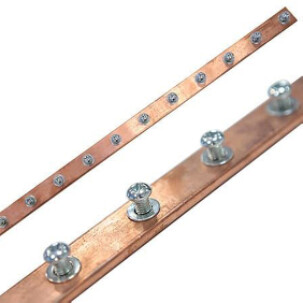

Перфорация и нарезка резьбы

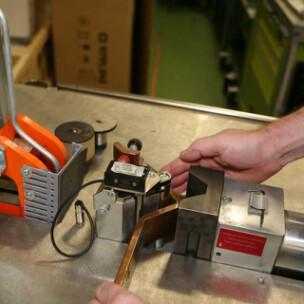

Гибка шины

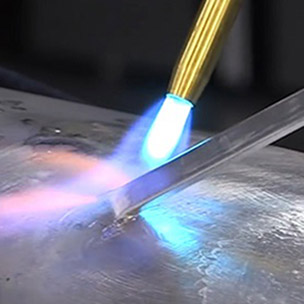

Лужение, серебрение ваших деталей
Компания Лайф Электро оказывает полный спектр услуги по обработке медной шины. Резка, перфорация, изгиб по вашим чертежам. Возможно полностью изготовить для вас готовые изделия для установки в шкаф. Подробнее
Шину длинной до 2 метров покрывают составом олово-висмут для возможности соединения с алюминием. Также можно покрыть отдельно только контактные площадки или любые небольшие детали.
Нет возможности использовать жесткую ошиновку?
Если у вас возникают нестандартные ситуации при сборке низковольтных распределительных стройств и нет возможности использовать стандартную жесткую ошиновку или вы хотите улучшить эстетику вашего шкафа, то мы можем предложить гибкую изолированную медную шину. Также гибкая шина используется для соединения выводов трансформатора с шинопроводом взамен классических компенсаторов.
