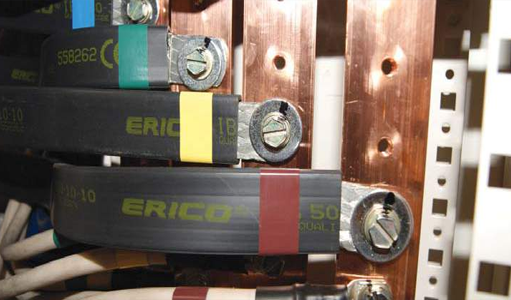

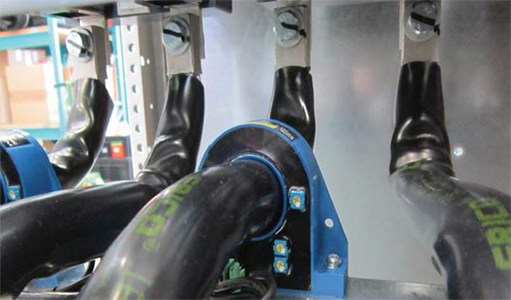

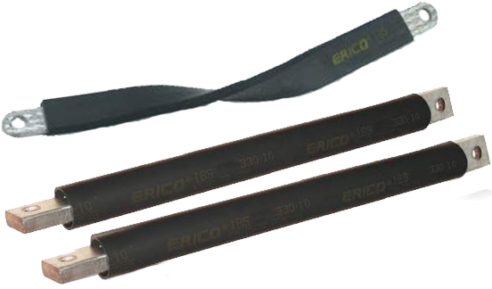

Изолированный плетеный проводник (IBSB)
Технические
характеристики:
• Идеальная альтернатива кабелю
• Не требуются резка, зачистка и наконечники
• Более гибкое соединение
• С заранее пробитыми отверстиеми: готовы к
использованию
• Быстрая и простая установка
• Превосходный электрический контакт
• Использование электролитической луженной меди для
лучшей защиты от коррозии
• Очень хорошая устойчивость к вибрации
• Сокращается занимаемое пространство внутри
распределительного щита
Технические данные:
• Величина тока от 100 А до 1000 А
• Превосходный электрический контакт
• Большая прочность на разрыв
Изоляция
• Высокая прочность : виниловый состав
• Максимальная рабочая температура: 105 °C
• Самогасящиеся изоляция: UL® 94 VO
• Диэлектрическая прочность: 20 кВ/мм
• Макс. рабочee напряжение: 1000 V AC-1500 V DCпо стандартам IEC и UL 758
• Макс. рабочee напряжение:
600V AC/DC – по стандарту UL 67
Плетенка
• Использование электролитической луженной
меди для лучшей защиты от коррозии
• Диаметр провода: 0,15 мм для обеспечения
максимальной гибкости
• Очень хорошая устойчивость к вибрации
Испытание диэлектрических свойств
• 3500 В пер. тока, 1 минута, в соответствии
со стандартом IEC 60439.1 (номинальное
напряжение, выдерживаемое изоляцией, —
Ui 1000 В пер. тока)
• 6000 В пер. тока, 1 минута с заданием утечки
по поверхности величиной 6 мА
Сертификация и подтверждение соответствия
•IEC 60439.1 и IEC 61439.1
• cRUus по UL67 и CAN/CSA C22.2 No. 29
• Европейский сертификат соответствия (CE)
• Соответствие Правилам ограничения на
содержание вредных веществ (RoHS)
• RU по UL758
• Американское бюро судоходства
(American Bureau of Shipping, ABS®)
• Величина тока от 100 А до 1000 А
• Превосходный электрический контакт
• Большая прочность на разрыв

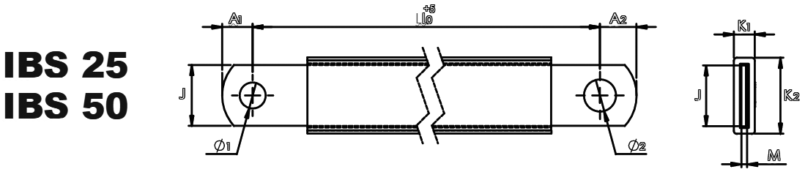

Артикул | IBS 25 | S, мм | L, мм | Ø1, мм | Ø2, мм | A1, мм | A2, мм | J, мм | M, мм | K1, мм | K2, мм |  | вес, кг | |
160 A | 558240 | IBS 25-230-8-10 | 25 | 230 | 8,5 | 10,5 | 10 | 10,5 | 12 | 2,8 | 9 | 18 | 10 | 0,095 |
| 558241 | IBS 25-330-8-10 | 25 | 330 | 8,5 | 10,5 | 10 | 10,5 | 12 | 2,8 | 9 | 18 | 10 | 0,14 | |
| 558242 | IBS 25-430-8-10 | 25 | 430 | 8,5 | 10,5 | 10 | 10,5 | 12 | 2,8 | 9 | 18 | 10 | 0,17 | |
| 558243 | IBS 25-530-8-10 | 25 | 530 | 8,5 | 10,5 | 10 | 10,5 | 12 | 2,8 | 9 | 18 | 10 | 0,21 | |
| 558244 | IBS 25-630-8-10 | 25 | 630 | 8,5 | 10,5 | 10 | 10,5 | 12 | 2,8 | 9 | 18 | 10 | 0,25 | |
| 558249 | IBS 25-830-8-10 | 25 | 830 | 8,5 | 10,5 | 10 | 10,5 | 12 | 2,8 | 9 | 18 | 10 | 0,33 | |
| 558250 | IBS 25-1030-8-10 | 25 | 1030 | 8,5 | 10,5 | 10 | 10,5 | 12 | 2,8 | 9 | 18 | 10 | 0,41 |
Артикул | IBS 50 | S, мм | L, мм | Ø1, мм | Ø2, мм | A1, мм | A2, мм | J, мм | M, мм | K1, мм | K2, мм | | вес, кг | |
250 A | 558260 | IBS 50-230-10 | 50 | 230 | 10,5 | 10,5 | 12 | 12 | 20 | 1,9 | 7,5 | 25 | 10 | 0,16 |
| 558261 | IBS 50-330-10 | 50 | 330 | 10,5 | 10,5 | 12 | 12 | 20 | 1,9 | 7,5 | 25 | 10 | 0,22 | |
| 558262 | IBS 50-430-10 | 50 | 430 | 10,5 | 10,5 | 12 | 12 | 20 | 1,9 | 7,5 | 25 | 10 | 0,29 | |
| 558263 | IBS 50-530-10 | 50 | 530 | 10,5 | 10,5 | 12 | 12 | 20 | 1,9 | 7,5 | 25 | 10 | 0,35 | |
| 558264 | IBS 50-630-10 | 50 | 630 | 10,5 | 10,5 | 12 | 12 | 20 | 1,9 | 7,5 | 25 | 10 | 0,41 | |
| 558255 | IBS 50-830-10 | 50 | 830 | 10,5 | 10,5 | 12 | 12 | 20 | 1,9 | 7,5 | 25 | 10 | 0,53 | |
| 558256 | IBS 50-1030-10 | 50 | 1030 | 10,5 | 10,5 | 12 | 12 | 20 | 1,9 | 7,5 | 25 | 10 | 0,65 |

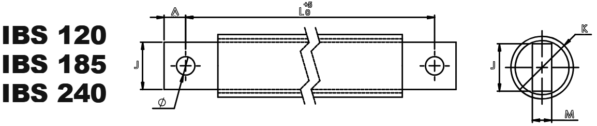

Артикул | IBS 185 | S, мм | L, мм | Ø, мм | A, мм | J, мм | M, мм | K, мм | | вес, кг | |
500A | 558290 | IBS 185-330-10 | 185 | 330 | 10,5 | 12 | 24 | 15 | 31 | 2 | 0,51 |
| 558291 | IBS 185-430-10 | 185 | 430 | 10,5 | 12 | 24 | 15 | 31 | 2 | 0,67 | |
| 558292 | IBS 185-530-10 | 185 | 530 | 10,5 | 12 | 24 | 15 | 31 | 2 | 0,82 | |
| 558293 | IBS 185-630-10 | 185 | 630 | 10,5 | 12 | 24 | 15 | 31 | 2 | 0,98 | |
| 558294 | IBS 185-830-10 | 185 | 830 | 10,5 | 12 | 24 | 15 | 31 | 2 | 1,29 | |
| 558295 | IBS 185-1030-10 | 185 | 1030 | 10,5 | 12 | 24 | 15 | 31 | 2 | 1,6 |
Артикул | IBS 120 | S, мм | L, мм | Ø, мм | A, мм | J, мм | M, мм | K, мм | | вес, кг | |
400A | 558270 | IBS 120-330-10 | 120 | 330 | 10,5 | 12 | 24 | 10 | 27 | 2 | 0,51 |
| 558271 | IBS 120-430-10 | 120 | 430 | 10,5 | 12 | 24 | 10 | 27 | 2 | 0,67 | |
| 558272 | IBS 120-530-10 | 120 | 530 | 10,5 | 12 | 24 | 10 | 27 | 2 | 0,82 | |
| 558273 | IBS 120-630-10 | 120 | 630 | 10,5 | 12 | 24 | 10 | 27 | 2 | 0,98 | |
| 558274 | IBS 120-830-10 | 120 | 830 | 10,5 | 12 | 24 | 10 | 27 | 2 | 1,29 | |
| 558276 | IBS 120-1030-10 | 120 | 1030 | 10,5 | 12 | 24 | 10 | 27 | 2 | 1,6 |
Артикул | IBS 240 | S, мм | L, мм | Ø, мм | A, мм | J, мм | M, мм | K, мм | | вес, кг | |
630A | 558280 | IBS 240-330-10 | 240 | 330 | 12,5 | 13 | 32 | 15 | 36 | 2 | 1,03 |
| 558281 | IBS 240-430-10 | 240 | 430 | 12,5 | 13 | 32 | 15 | 36 | 2 | 1,34 | |
| 558282 | IBS 240-530-10 | 240 | 530 | 12,5 | 13 | 32 | 15 | 36 | 2 | 1,65 | |
| 558283 | IBS 240-630-10 | 240 | 630 | 12,5 | 13 | 32 | 15 | 36 | 2 | 1,96 | |
| 558284 | IBS 240-830-10 | 240 | 830 | 12,5 | 13 | 32 | 15 | 36 | 2 | 2,58 | |
| 558285 | IBS 240-1030-10 | 240 | 1030 | 12,5 | 13 | 32 | 15 | 36 | 2 | 3,2 |
