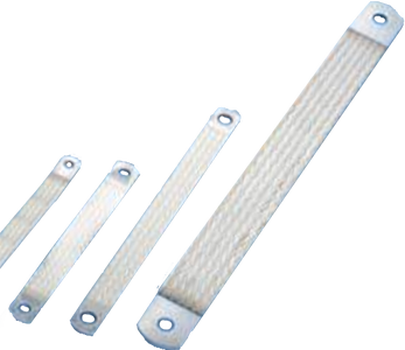

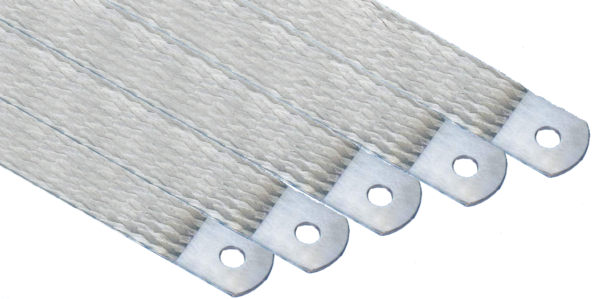

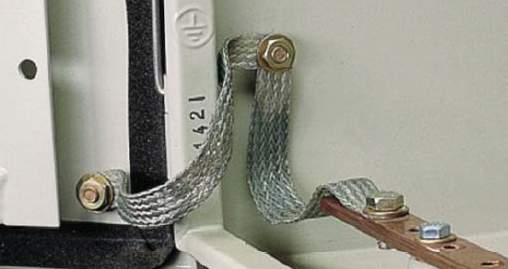

Медная плетенка для заземления (MBJ и BJ)
Шины > Erico Eriflex
Медная плетенка для заземления (MBJ и BJ)
Технические характеристики плетенок из меди для заземления с оловянным покрытием:
С интегрированной контактной площадкой
• Полная номенклатура гибких соединителей для заземления сечением от 6 до 100 мм2 и длиной от 100 до 500 мм
• Хорошая устойчивость к вибрации и износу
• Надежность — из-за отсутсвия обжимных наконечников на концах кабеля
• Снижение веса: плоская плетенка весит меньше, чем кабель (с изоляцией) и наконечники и характеризуется лучшим использованием меди (скинэффект)
• Наличие интегрированной контактной площадки исключает необходимость использования пайки и обжимных наконечников , что обеспечивает превосходный электрический контакт и высокую прочность на разрыв.
• Быстрая и простая установка: готовы к использованию. Не требуется резка, зачистка, обжатие или пробивание. Сокращение времени установки
• Экономия материалов: не нужны наконечники и контакты
• Меньший импеданс, чем у кабелей, к тому же рекомендовано директивами EMC/EMI
Новаторский, современный процесс изготовления
Производственный процесс компании ERICO
предусматривает прямую интеграцию контактных площадок
на плетенках с оловянным покрытием MBJ. Данный процесс
изготовления обеспечивает получение качественного
электрического контакта благодаря использованию
интегрированной контактной площадки без необходимости
в дополнительной пайке или обжимных наконечниках.
В этом процессе гибкая плетенка подвергается сварке с
получением цельного блока из луженой или красной меди,
служащего в качестве контактной площадки.
В отличие
от обычного процесса сварки контактных площадок под
давлением, процесс, разработанный компанией ERICO, может
применяться для площадок не только из красной меди, но
и из меди с оловянным покрытием. При этом получается
оптимальный электрический контакт с проводами.
Применение данного процесса также позволяет
избежать остаточной влаги в контактных площадках. При
использовании обжимных наконечников в неблагоприятных
средах влага может попасть в наконечники (часто
капиллярным путем) и вызвать появление коррозии в
проводах. Через несколько лет электрический контакт между
проводами может нарушиться, что приведет к ухудшению
электрической проводимости.
Невозможно удалить
коррозию с контактной площадки без замены элемента.
При использовании этого процесса производятся
продукты, отвечающие требованиям RoHS; при этом во
время изготовления в провода с оловянным покрытием не
добавляются никакие дополнительные субстанции.
Плетенки круглого сечения
с обжимными наконечниками
Артикул | Модель | Сечение мм | L мм | Ø D мм | Величина
тока
A |  | вес, кг |
| 556900 | BJ 6-150 S | 6 | 150 | 6,5 | 45 | 10 | 0,010 |
| 556910 | BJ 6-200 S | 6 | 200 | 6,5 | 45 | 10 | 0,015 |
| 556920 | BJ 10-300 S | 10 | 300 | 6,5 | 75 | 10 | 0,033 |
Технические данные:
• Рекомендовано директивами EMC/EMI
• Плоские плетенки из меди с оловянным покрытием
• Электролитическая медь Cu-ETP по стандарту EN13602
• Чистота меди: не ниже 99,9 %
• Максимальное удельное сопротивление: 0,017241 мм 2 /м при 20 °C
• Стандартный диаметр провода: 0,15 мм
• Допускаются изгибы вблизи контактных площадок
• Рабочая температура: до 105 °С
Сертификация и подтверждение соответствия:
• Сертифицировано UL® (UL 467) за исключением BJ
• Сертификация ГОСТ
• Соответствие RoHS 2002/95/EC
• IEC 60439.1 и 61439.1

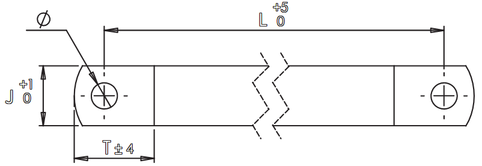

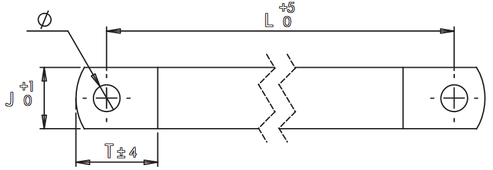

Артикул | Модель | Величина тока, А | Толщина, мм | Сечение, мм2 | L, мм | Ø мм | J, мм | T, мм |  | вес, кг |
| 556600 | MBJ 6-150-6 | 40 | 1,1 | 6 | 150 | 6,5 | 11 | 23 | 10 | 0,01 |
| 563410 | MBJ 6-200-6 | 40 | 1,1 | 6 | 200 | 6,5 | 11 | 23 | 10 | 0,0167 |
| 556930 | MBJ 10-200-6 | 75 | 1,1 | 10 | 200 | 6,5 | 11 | 22 | 10 | 0,022 |
| 556610 | MBJ 10-300-6 | 75 | 1,1 | 10 | 300 | 6,5 | 11 | 22 | 10 | 0,033 |
| 563540 | MBJ 16-100-6 | 120 | 1,5 | 16 | 100 | 6,5 | 15 | 25 | 10 | 0,018 |
| 556620 | MBJ 16-100-8 | 120 | 1,5 | 16 | 100 | 8,5 | 15 | 25 | 10 | 0,018 |
| 563550 | MBJ 16-150-6 | 120 | 1,5 | 16 | 150 | 6,5 | 15 | 25 | 10 | 0,035 |
| 556630 | MBJ 16-150-8 | 120 | 1,5 | 16 | 150 | 8,5 | 15 | 25 | 10 | 0,035 |
| 563300 | MBJ 16-200-6 | 120 | 1,5 | 16 | 200 | 6,5 | 15 | 25 | 10 | 0,033 |
| 556640 | MBJ 16-200-8 | 120 | 1,5 | 16 | 200 | 8,5 | 15 | 25 | 10 | 0,033 |
| 556650 | MBJ 16-250-8 | 120 | 1,5 | 16 | 250 | 8,5 | 15 | 25 | 10 | 0,04 |
| 563320 | MBJ 16-300-6 | 120 | 1,5 | 16 | 300 | 6,5 | 15 | 25 | 10 | 0,05 |
| 556660 | MBJ 16-300-8 | 120 | 1,5 | 16 | 300 | 8,5 | 15 | 25 | 10 | 0,05 |
| 556940 | MBJ 16-500-8 | 120 | 1,5 | 16 | 500 | 8,5 | 15 | 25 | 10 | 0,082 |
| 556670 | MBJ 25-100-10 | 150 | 1,5 | 25 | 100 | 10,5 | 22 | 33 | 10 | 0,027 |
| 556680 | MBJ 25-150-10 | 150 | 1,5 | 25 | 150 | 10,5 | 22 | 33 | 10 | 0,039 |
| 563340 | MBJ 25-200-6 | 150 | 1,5 | 25 | 200 | 6,5 | 22 | 33 | 10 | 0,052 |
| 556690 | MBJ 25-200-10 | 150 | 1,5 | 25 | 200 | 10,5 | 22 | 33 | 10 | 0,052 |
| 563430 | MBJ 25-200-12 | 150 | 1,5 | 25 | 200 | 12,5 | 22 | 33 | 10 | 0,052 |
| 556700 | MBJ 25-250-10 | 150 | 1,5 | 25 | 250 | 10,5 | 22 | 33 | 10 | 0,064 |
| 556710 | MBJ 25-300-10 | 150 | 1,5 | 25 | 300 | 10,5 | 22 | 33 | 10 | 0,077 |
| 556950 | MBJ 25-500-10 | 150 | 1,5 | 25 | 500 | 10,5 | 22 | 33 | 10 | 0,13 |
| 556720 | MBJ 30-100-10 | 180 | 2 | 30 | 100 | 10,5 | 22 | 33 | 10 | 0,032 |
| 556730 | MBJ 30-150-10 | 180 | 2 | 30 | 150 | 10,5 | 22 | 33 | 10 | 0,047 |
| 556740 | MBJ 30-200-10 | 180 | 2 | 30 | 200 | 10,5 | 22 | 33 | 10 | 0,062 |
| 556750 | MBJ 30-250-10 | 180 | 2 | 30 | 250 | 10,5 | 22 | 33 | 10 | 0,075 |
| 556760 | MBJ 30-300-10 | 180 | 2 | 30 | 300 | 10,5 | 22 | 33 | 10 | 0,092 |
| 556960 | MBJ 30-500-10 | 180 | 2 | 30 | 500 | 10,5 | 22 | 33 | 10 | 0,155 |
| 556770 | MBJ 35-100-10 | 197 | 2,1 | 35 | 100 | 10,5 | 22 | 33 | 10 | 0,037 |
| 556780 | MBJ 35-150-10 | 197 | 2,1 | 35 | 150 | 10,5 | 22 | 33 | 10 | 0,054 |
| 556790 | MBJ 35-200-10 | 197 | 2,1 | 35 | 200 | 10,5 | 22 | 33 | 10 | 0,072 |
| 556800 | MBJ 35-250-10 | 197 | 2,1 | 35 | 250 | 10,5 | 22 | 33 | 10 | 0,089 |
| 565000 | MBJ 35-250-25 | 197 | 2,1 | 35 | 250 | 25,5 | 40 | 50 | 10 | 0,089 |
| 556810 | MBJ 35-300-10 | 197 | 2,1 | 35 | 300 | 10,5 | 22 | 33 | 10 | 0,11 |
| 556970 | MBJ 35-500-10 | 197 | 2,1 | 35 | 500 | 10,5 | 22 | 33 | 10 | 0,18 |
| 556820 | MBJ 50-100-10 | 250 | 2,5 | 50 | 100 | 10,5 | 28 | 48 | 10 | 0,052 |
| 556830 | MBJ 50-150-10 | 250 | 2,5 | 50 | 150 | 10,5 | 28 | 48 | 10 | 0,077 |
| 563350 | MBJ 50-200-6 | 250 | 2,5 | 50 | 200 | 6,5 | 28 | 48 | 10 | 0,12 |
| 556840 | MBJ 50-200-10 | 250 | 2,5 | 50 | 200 | 10,5 | 28 | 48 | 10 | 0,12 |
| 563440 | MBJ 50-200-12 | 250 | 2,5 | 50 | 200 | 12,5 | 28 | 48 | 10 | 0,12 |
| 563360 | MBJ 50-200-16 | 250 | 2,5 | 50 | 200 | 16,5 | 28 | 48 | 10 | 0,11 |
| 563370 | MBJ 50-200-18 | 250 | 2,5 | 50 | 200 | 18,5 | 28 | 48 | 10 | 0,11 |
| 556850 | MBJ 50-250-10 | 250 | 2,5 | 50 | 250 | 10,5 | 28 | 48 | 10 | 0,127 |
| 563380 | MBJ 50-300-6 | 250 | 2,5 | 50 | 300 | 6,5 | 28 | 48 | 10 | 0,15 |
| 556860 | MBJ 50-300-10 | 250 | 2,5 | 50 | 300 | 10,5 | 28 | 48 | 10 | 0,153 |
| 563390 | MBJ 50-300-16 | 250 | 2,5 | 50 | 300 | 16,5 | 28 | 48 | 10 | 0,15 |
| 563400 | MBJ 50-300-18 | 250 | 2,5 | 50 | 300 | 18,5 | 28 | 48 | 10 | 0,14 |
| 556980 | MBJ 50-500-10 | 250 | 2,5 | 50 | 500 | 10,5 | 28 | 48 | 10 | 0,255 |
| 563560 | MBJ 50-500-12 | 250 | 2,5 | 50 | 500 | 12,5 | 28 | 48 | 10 | 0,255 |
| 563450 | MBJ 70-300-6 | 290 | 5 | 70 | 300 | 6,5 | 28 | 48 | 10 | 0,21 |
| 563460 | MBJ 70-300-10 | 290 | 5 | 70 | 300 | 10,5 | 28 | 48 | 10 | 0,21 |
| 563420 | MBJ 70-300-12 | 290 | 5 | 70 | 300 | 12,5 | 28 | 48 | 10 | 0,21 |
| 563470 | MBJ 70-300-16 | 290 | 5 | 70 | 300 | 16,5 | 28 | 48 | 10 | 0,2 |
| 563480 | MBJ 70-300-22 | 290 | 3,5 | 70 | 300 | 22,5 | 40 | 60 | 10 | 0,2 |
| 563490 | MBJ 70-500-10 | 290 | 5 | 70 | 300 | 10,5 | 28 | 48 | 10 | 0,34 |
| 563500 | MBJ 100-250-16 | 349 | 4 | 100 | 250 | 16,5 | 50 | 70 | 10 | 0,254 |
| 563510 | MBJ 100-250-30 | 349 | 4 | 100 | 250 | 30,5 | 50 | 70 | 10 | 0,254 |
| 563520 | MBJ 100-500-16 | 349 | 4 | 100 | 500 | 16,5 | 50 | 70 | 10 | 0,508 |
| 563530 | MBJ 100-500-30 | 349 | 4 | 100 | 500 | 30,5 | 50 | 70 | 10 | 0,508 |
