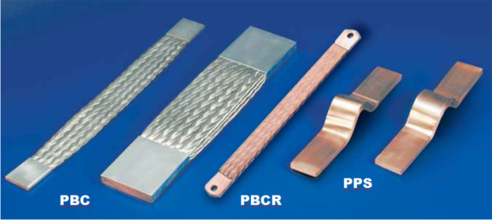

Силовые шунты (PBC, PBCR и PPS)

• Высокая гибкость

• Хорошая устойчивость к вибрациям

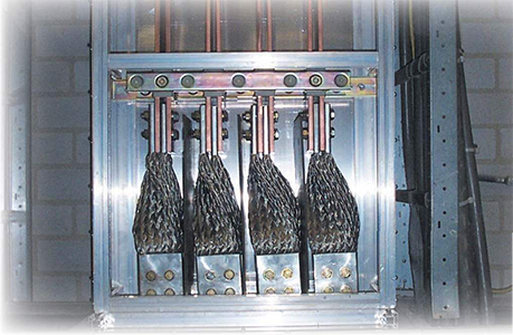

• Идеально подходит для соединений между трансформаторами и шинами

• Величина тока: до 4600 А

PBCR Плетеные силовые шины

• Просверленные контактные площадки (готовые к использованию)

• Снижение веса: интегрированная контактная площадка, нет необходимости в пайке или дополнительных обжимных наконечниках

• Проводники из красной электролитической меди диаметром 0,15 мм

• Чрезвычайно гибкие силовые соединения с высокой устойчивостью к вибрации

• Внесено в списки UL® согласно UL 467 до 100 мм2 — оборудование для заземления и соединений

• UL® согласно UL 467

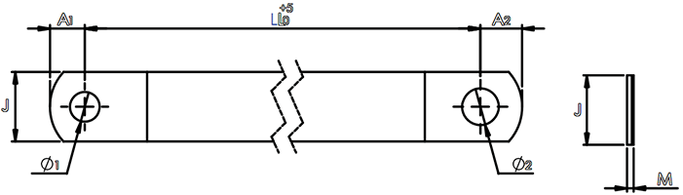

Артикул	Модель	Сечение, мм2	Величина тока ∆T 30K		Величина тока(∆T 50K)		L, мм	Ø1, мм	Ø2, мм	A1, мм	A2, мм	J, мм	M, мм		вес, кг
Артикул	Модель	Сечение, мм2					L, мм	Ø1, мм	Ø2, мм	A1, мм	A2, мм	J, мм	M, мм		вес, кг
564960	PBCR 70-230-8-10	70	226	362	291	466	230	8,5	10,5	9	11	20	4,3	2	0,17
564961	PBCR 70-330-8-10	70	226	362	291	466	330	8,5	10,5	9	11	20	4,3	2	0,24
564962	PBCR 70-430-8-10	70	226	362	291	466	430	8,5	10,5	9	11	20	4,3	2	0,30
564963	PBCR 100-230-8-10	100	298	477	385	616	230	8,5	10,5	9	11	24	5	2	0,24
564964	PBCR 100-330-8-10	100	298	477	385	616	330	8,5	10,5	9	11	24	5	2	0,34
564965	PBCR 100-430-8-10	100	298	477	385	616	430	8,5	10,5	9	11	24	5	2	0,44
564966	PBCR 120-230-10	120	363	581	468	749	230	10,5	10,5	11	11	32	4,4	2	0,29
564967	PBCR 120-330-10	120	363	581	468	749	330	10,5	10,5	11	11	32	4,4	2	0,41
564968	PBCR 120-430-10	120	363	581	468	749	430	10,5	10,5	11	11	32	4,4	2	0,53
564969	PBCR 185-330-10-12	185	416	666	537	859	330	10,5	12,5	12	14	32	7,1	2	0,64
564970	PBCR 185-430-10-12	185	416	666	537	859	430	10,5	12,5	12	14	32	7,1	2	0,82
564971	PBCR 240-330-10-12	240	556	890	718	1149	330	10,5	12,5	12	14	32	9,2	2	0,83
564972	PBCR 240-430-10-12	240	556	890	718	1149	430	10,5	12,5	12	14	32	9,2	2	1,07

PBC Плетеные силовые шины

• Непросверленные контактные площадки для подгонки под индивидуальную конструкцию пользователя при помощи механического пресса

• Чрезвычайно гибкие силовые соединения (расширительные кольца, шины и др.)

• Проводники с оловянным покрытием из электролитической меди диаметром 0,15 мм

• При использовании в параллельном соединении 2 шунта должны располагаться на минимальном расстоянии, равном толщине шунта, чтобы обеспечить воздушное охлаждение

Артикул	Модель	Сечение, мм2	Величина тока ∆T 30K		Величина тока(∆T 50K)		A, мм	B, мм	C, мм	L, мм		вес, кг
Артикул	Модель	Сечение, мм2					A, мм	B, мм	C, мм	L, мм		вес, кг
564000	PBC 100 x 250	100	349	600	462	795	35	40	7,0	250	2	0,38
564050	PBC 100 x 500	100	349	600	462	795	35	40	7,0	500	2	0,63
564010	PBC 120 x 250	120	385	670	511	877	35	40	7,5	250	2	0,42
564100	PBC 150 x 250	150	440	757	583	1003	55	50	8,0	250	2	0,63
564150	PBC 150 x 500	150	440	757	583	1003	55	50	8,0	500	2	0,90
564200	PBC 200 x 250	200	550	946	729	1253	55	50	9,0	250	2	0,76
564250	PBC 200 x 500	200	550	946	729	1253	55	50	9,0	500	2	1,20
564300	PBC 250 x 300	250	651	1120	863	1484	85	50	10,5	300	2	1,03
564400	PBC 300 x 400	300	716	1180	948	1565	85	60	11,0	400	1	1,53
564500	PBC 400 x 400	400	853	1360	1131	1808	85	80	11,0	400	1	2,20
564600	PBC 500 x 400	500	917	1561	1216	1944	105	100	11,0	400	1	2,64
564700	PBC 600 x 450	600	1101	1762	1459	2334	105	100	13,0	450	1	3,40
564800	PBC 800 x 450	800	1376	2202	1823	2917	105	100	15,0	450	1	4,26
564900	PBC 1000 x 450	1000	1651	2642	2188	3500	105	100	19,0	450	1	5,47
564030	PBC 1200 x 500	1200	1982	3170	2626	4208	125	120	17,5	500	1	7,16

Применение PBC

Сварка под давлением представляет собой процесс сваривания слоев при подаче на свариваемые элементы постоянного тока и одновременном оказании давления. Данная техника дает следующие результаты:

• Образуется цельная контактная площадка, которая по своим свойствам не уступает сплошной шине

• Необходимо меньшее сечение для обеспечения той же проводимости

• Обеспечивается меньшая рабочая температура, чем у других конструкций равного сечения

• Красная медь , толщина слоев: 0,3 мм

• При использовании в параллельном соединении 2 шунта должны располагаться на минимальном расстоянии, равном толщине шу

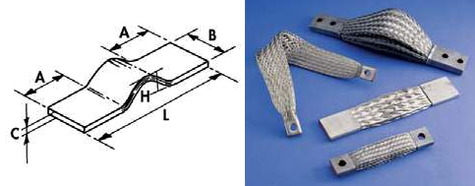

Артикул	Модель	Сечение, мм2	Величина тока (∆T 30K)		Величина тока (∆T 50K)		A, мм	B, мм	C, мм	L, мм	H, мм		вес, кг
Артикул	Модель	Сечение, мм2					A, мм	B, мм	C, мм	L, мм	H, мм		вес, кг
566000	PPS 40/5/50-180	200	572	984	758	1304	50	40	5	180	45	2	0,390
566020	PPS 40/10/50-220	400	849	1460	1125	1935	50	40	10	220	58	2	0,930
566030	PPS 50/10/80-280	500	1022	1758	1354	2329	80	50	10	280	58	1	1,440
566040	PPS 80/10/100-32	800	1511	2493	2002	3303	100	80	10	320	52	1	2,625
566050	PPS 100/10/100-300	1000	1825	2920	2418	3869	100	100	10	300	54	1	3,065
566060	PPS 100/10/110-360	1000	1825	2920	2418	3869	110	100	10	360	53	1	3,610
566070	PPS 100/15/110-360	1500	2178	3485	2886	4617	110	100	15	360	57	1	5,385

Индивидуальные решения:

Плетенки ERIFLEX® из меди могут изготавливаться нужной для пользователя длины, ширины и толщины, с требуемым расположением отверстий, с изоляцией из ПВХ, плоской или трубчатой формы, в бухтах или сразу с контактными площадками.
