Гибкая изолированная шина
Лебедка ручная tirfor TU
Что такое гибкая изолированная шина
Гибкая изолированная шина изготавливаются из нескольких слоев тонкого проводника электролитической меди и ПВХ-изоляции с высоким электрическим сопротивлением. Медная изолированная шина применяется для распределения и передачи электроэнергии во всех типах низковольтных установок для всех типов присоединений в случаях, когда нужна повышенная гибкость, эстетика шкафа, а также при работе в коррозионных условий.

Особенно гибкая шина удобна для монтажа прямо на объекте без использования шиногибов и использования в качестве шинных компенсаторов для соединения шинопроводов и выводов трансформатора (шинные компенсаторы). Легко принимают требуемую форму. Ускоряют процессы сборки и демонтажа и позволяют улучшить внешний вид схем, собранных в распределительных шкафах. Повышают надежность системы и безопасность.

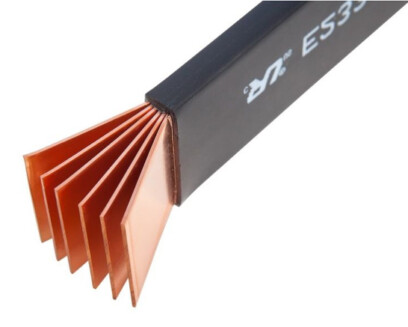

Гибкая изолированная шина из нескольких слоев тонкого проводника электролитической меди
Примеры работ с использованием гибкой шины
шинный компенсатор
Подключение гибкой шины

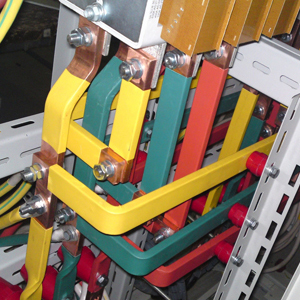

Подключение гибкой шины болтовым соединением
Подключение шинопровода к
трансформатору (шинный компенсатор)
Подключение  гибкой шины
с помощью зажимов
Подключение гибкой шины
болтовым соединением
Технические данные
Обозначение гибкой шины

А х В х N
(например 32 х 1 х 5)
Обозначение гибкой шины
А - ширина медной полосы
B - толщина медной полосы
N - Количество медных полос
Шина (габаритные размеры)
Электрические характеристики
Стандартная длина
2000мм (-0/+5мм), до 6000мм
Диэлектрическая проницаемость
20 кВ / мм
Толщина пластин
0.8 мм и 1 мм
Напряжение использования
1000 В
Ширина пластин
от 9 мм до 120 мм
Температура использования
от - 40° до + 105°C
Количиство пластин
от 2 до 10
Медь -  Cu-ETP, содержание  меди 99.90%
Изоляция - оболочка ПВХ, растяжимая чёрного цвета
Нормы
NFA 51 050, EN 13599
Толщина
от 1.5мм до 2мм
Удельная проводимость
>100 IACS
Нормы
BS 6746, DIN EN 50363
Прочность на растяжение
Rm >200 Н/см2
Прочность на растяжение
> 200%
Удельное сопротивление
0,01724 Ώ/мм2 при 20 °C
Прочность на разрыв
> 15 Н/мм
Широкий ассортимент сечений гибкой шины

В стандартном исполнении шины имеют длину 2м
9 мм
15,5 мм
20 мм
24 мм
32 мм
40 мм
50 мм
63 мм
80 мм
100 мм
120 мм
9 х 0,8 х 2
15,5 х 0,8 х 2
20 х 1 х 2
24 х 1 х 2
32 х 1 х 2
40 х 1 х 2
50 х 1 х 2
63 х 1 х 2
80 х 1 х 2
100 х 1 х 2
120 х 1 х 10
9 х 0,8 х 3
15,5 х 0,8 х 3
20 х 1 х 3
24 х 1 х 3
32 х 1 х 3
40 х 1 х 3
50 х 1 х 3
63 х 1 х 3
80 х 1 х 3
100 х 1 х 3

9 х 0,8 х 4
15,5 х 0,8 х 4
20 х 1 х 4
24 х 1 х 4
32 х 1 х 4
40 х 1 х 4
50 х 1 х 4
63 х 1 х 4
80 х 1 х 4
100 х 1 х 4

9 х 0,8 х 5
15,5 х 0,8 х 5
20 х 1 х 5
24 х 1 х 5
32 х 1 х 5
40 х 1 х 5
50 х 1 х 5
63 х 1 х 5
80 х 1 х 5
100 х 1 х 5

9 х 0,8 х 6
15,5 х 0,8 х 6
20 х 1 х 6
24 х 1 х 6
32 х 1 х 6
40 х 1 х 6
50 х 1 х 6
63 х 1 х 6
80 х 1 х 6
100 х 1 х 6



20 х 1 х 8
24 х 1 х 8
32 х 1 х 8
40 х 1 х 8
50 х 1 х 8
63 х 1 х 8
80 х 1 х 8
100 х 1 х 8

20 х 1 х 10
24 х 1 х 10
32 х 1 х 10
40 х 1 х 10
50 х 1 х 10
63 х 1 х 10
80 х 1 х 10
100 х 1 х 10
Преимущества  использования гибкой шины
Меньшее сечение на одну и ту же силу тока и меньше места для установки по сравнению с кабелем, освобождается до 20% объема энергоустановки
Изоляция позволяет располагать шины ближе друг к другу, чем при использовании неизолированной ошиновки
Идеально подходят для соединения шинопровода и выводов трансформатора в качестве шинных компенсаторов
Значительная экономия времени и средств при прямом присоединении. Устраняет необходимость установки клемных зажимов и затраты на них
Постоянная толщина изоляции по всей длине, в том числе в местах изгибов и переходов
Повышение электробезопасности и надежности (устойчивость к механическим и тепловым воздействиям)
Возможность изгиба: «на ребро», по длине, в одной плоскости на большой радиус, увеличение количества изгибов
Отличное сопротивление вибрации
Повышает гибкость вариантов дизайна
Установка облегчается благодаря тому, что даже шины больших типоразмеров легко гнуть и придавать им требуемую форму.
Можно устанавливать прямо на объекте, без использования шиногибов
