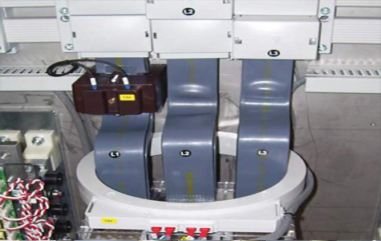

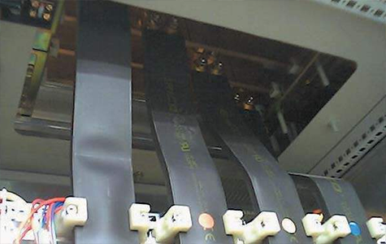

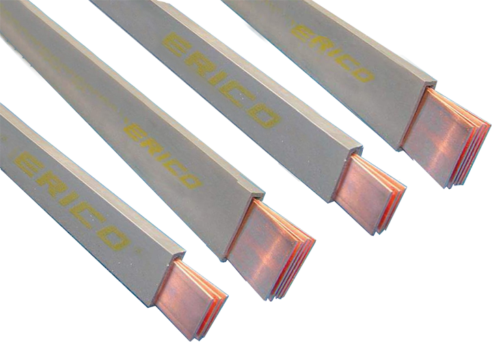

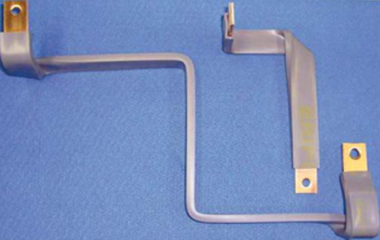

Шины Eriflex Flexibar Summum — без содержания галогенов
Характеристики Eriflex Flexibar Summum:
• Не содержит галогенов
• Безвредность для окружающей среды
• Высокая плотность тока
• Возможность работы при высокой температуре окружающей среды
• Высокая гибкость
• Высокие показатели изоляции
• Проводник из электролитической меди - Толщина слоев — 1 мм
• Изоляция из силиконовой массы
• Рабочая температура: от -50 °C до 280 °C (кратковременно до 315 °C)
• Не содержит галогенов
• Низкое дымовыделение
• Очень высокая стойкость к воздействию ультрафиолетового излучения и озона
• Самогасящиеся изоляция: UL® 94 VO - Растяжение: минимум 400 %
• Прочность на разрыв: минимум 20 кН/м
• Толщина: 2 мм ± 0,2 мм
• Диэлектрическая прочность: 20 кВ/мм
• Максимальное напряжение: 1000 В пер. тока/1500 В пост. тока
• Американское бюро судоходства (American Bureau of Shipping, ABS®), сертификат № 08-HS365878-1-PDA-DUP для использования на судах и в прибрежной зоне
По заказу: покрытие серебром или оловом
Eriflex Flexibar Summum
2 метра, красная медь
Артикул | Описание шины Eriflex Flexibar |  | вес, кг | Сечение, мм² | IEC ток при ΔT (К) | Коэффициент тока | |||||
70 | 60 | 50 | 40 | 30 |  |  | |||||
| 566490 | Eriflex Flexibar Summum 2 M 2 x 20 x 1 | 5 | 1,05 | 40 | 326 | 300 | 275 | 246 | 214 | 1,72 | 2,25 |
| 566500 | Eriflex Flexibar Summum 2 M 3 x 20 x 1 | 5 | 1,42 | 60 | 428 | 395 | 360 | 323 | 280 | 1,72 | 2,25 |
| 566510 | Eriflex Flexibar Summum 2 M 4 x 20 x 1 | 5 | 1,78 | 80 | 476 | 440 | 402 | 360 | 312 | 1,72 | 2,25 |
| 566520 | Eriflex Flexibar Summum 2 M 5 x 20 x 1 | 5 | 2,15 | 100 | 498 | 460 | 420 | 376 | 326 | 1,72 | 2,25 |
| 566550 | Eriflex Flexibar Summum 2 M 2 x 24 x 1 | 5 | 1,24 | 48 | 450 | 416 | 380 | 340 | 295 | 1,72 | 2,25 |
| 566560 | Eriflex Flexibar Summum 2 M 3 x 24 x 1 | 5 | 1,68 | 72 | 490 | 453 | 413 | 370 | 320 | 1,72 | 2,25 |
| 566570 | Eriflex Flexibar Summum 2 M 4 x 24 x 1 | 5 | 2,12 | 96 | 550 | 540 | 465 | 416 | 360 | 1,72 | 2,25 |
| 566580 | Eriflex Flexibar Summum 2 M 5 x 24 x 1 | 5 | 2,55 | 120 | 608 | 563 | 514 | 460 | 398 | 1,72 | 2,25 |
| 566590 | Eriflex Flexibar Summum 2 M 6 x 24 x 1 | 5 | 2,99 | 144 | 670 | 620 | 566 | 506 | 438 | 1,72 | 2,25 |
| 566630 | Eriflex Flexibar Summum 2 M 3 x 32 x 1 | 5 | 2,2 | 96 | 570 | 525 | 480 | 430 | 372 | 1,72 | 2,25 |
| 566640 | Eriflex Flexibar Summum 2 M 4 x 32 x 1 | 5 | 2,78 | 128 | 648 | 600 | 548 | 490 | 425 | 1,72 | 2,25 |
| 566650 | Eriflex Flexibar Summum 2 M 5 x 32 x 1 | 5 | 3,36 | 160 | 758 | 702 | 640 | 573 | 496 | 1,72 | 2,25 |
| 566660 | Eriflex Flexibar Summum 2 M 6 x 32 x 1 | 5 | 3,94 | 192 | 846 | 783 | 715 | 640 | 555 | 1,72 | 2,25 |
| 566670 | Eriflex Flexibar Summum 2 M 8 x 32 x 1 | 5 | 5,1 | 256 | 1018 | 943 | 860 | 770 | 667 | 1,72 | 2,25 |
| 566720 | Eriflex Flexibar Summum 2 M 5 x 40 x 1 | 5 | 4,16 | 200 | 900 | 832 | 760 | 680 | 590 | 1,72 | 2,25 |
| 566730 | Eriflex Flexibar Summum 2 M 6 x 40 x 1 | 5 | 4,89 | 240 | 1018 | 943 | 860 | 770 | 667 | 1,72 | 2,25 |
| 566750 | Eriflex Flexibar Summum 2 M 10 x 40 x 1 | 5 | 7,78 | 400 | 1400 | 1295 | 1181 | 1055 | 915 | 1,72 | 2,25 |
| 566780 | Eriflex Flexibar Summum 2 M 5 x 50 x 1 | 5 | 5,17 | 250 | 1100 | 1016 | 930 | 830 | 718 | 1,72 | 2,25 |
| 566800 | Eriflex Flexibar Summum 2 M 8 x 50 x 1 | 2 | 7,87 | 400 | 1393 | 1290 | 1175 | 1050 | 912 | 1,72 | 2,25 |
| 566810 | Eriflex Flexibar Summum 2 M 10 x 50 x 1 | 2 | 9,68 | 500 | 1650 | 1525 | 1395 | 1245 | 1080 | 1,72 | 2,25 |
Допустимая сила тока: в данной таблице указано увеличение температуры, вызываемое воздействием выбранной величиной тока, проходящим по шине
указанного сечения . В данных расчетах не принимается во внимание тепло, выделяемое электрораспределительными устройствами.
