Создайте собственные плетеные соединения
Конструктор собственных плетеных соединений

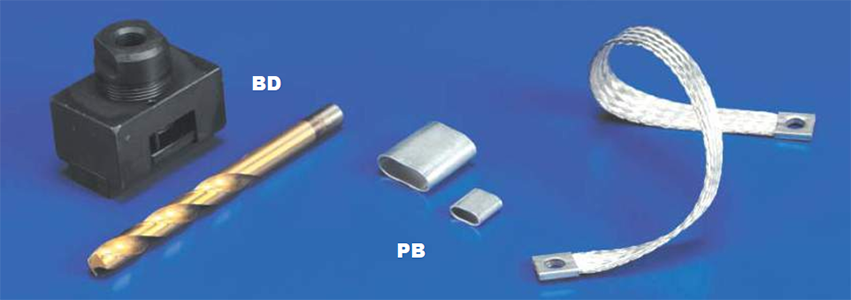

BD Оборудование для обжима и сверления
• Эти инструменты были специально разработаны (FTCB или FCRB) компанией Erico для обжимания и сверления контактных площадок в плетеных шинах . Прилагаются направляющая и специально подобранные сверла.
Артикул
Наименование
Для плоских плетенок
Диам.
сверла
Болт
вес, кг
558610
BD 16
FTCB или FRCB 15-16
6,5
M6
10,653
558640
BD 16-8,5
FTCB или FRCB 15-16
8,5
M8
10,653
558620
BD 25
FTCB или FRCB 15-25
11
M10
10,678
558630
BD 50
FTCB или FRCB 15-5012,5M12610,712
HCT 3-4 Обжимное устройство для гидравлического рабочего центра
• Данное оборудование позволяет производить обжатие наконечников PB16, PB25 и PB50 на плетенке с использованием гидравлического пробойника Eriflex
PB наконечники для плоских плетенок
(FTCB или FCRB)
• Из луженой отожженной меди

Артикул
Наименование
Для плоских плетенок
А
В
е
вес, кг
557180
PB 16
FTCB или FRCB 15-16
161511000,004
557190
PB 25
FTCB или FRCB 15-2
222511000,010
557380
PB 50
FTCB или FRCB 15-50303011000,017
Артикул
Наименование
вес, кг
545980
HCT 3-4
11,850

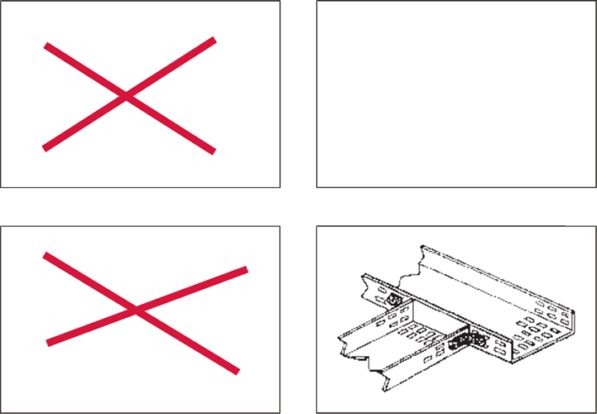

Об электромагнитной совместимости:
В средах со все более увеличивающимися уровнями электромагнитных помех при разработке и изготовлении электрораспределительного оборудования все большее значение приобретает электромагнитная совместимость. Чтобы не допустить появления паразитных токов, необходимо, чтобы все металлические части внутри распределительного щита и снаружи его имели одинаковый электрический потенциал.

Таким образом, необходимо соединить все эти металлические части соединениями, имеющими малый импеданс на высоких частотах. Соединения кабелями неэффективны. Это могут обеспечить только короткие и плоские проводники. Их импеданс на высокой частоте в 10 раз меньше, чем импеданс проводов.
Конструктор собственных плетеных соединений



Индивидуальные решения Eriflex®Flexbar (изготавливаемые на заказ)

Изделия Eriflex®Flexbar можно резать, пробивать, перекручивать и гнуть, чтобы подогнать их под конструкцию распределительного щита любой сложности и удовлетворить все требования.
Конструктор собственных плетеных соединений
Конструктор собственных плетеных соединений

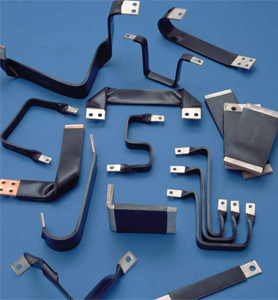

Плетеные проводники (изготавливаемые на заказ)

Плетенки из меди Eriflex® могут изготавливаться требуемой для пользователя длины, ширины и толщины, с требуемым расположением отверстий, с изоляцией из ПВХ, плоской или трубчатой формы, с использованием медных проводов (либо проводов из нержавеющей стали), в бухтах , с припаянными или с обжимными наконечниками .
Конструктор собственных плетеных соединений
Конструктор собственных плетеных соединений
Конструктор собственных плетеных соединений
Конструктор собственных плетеных соединений
