Выбор изолированного плетеного проводника IBS, IBSB и IBSBR в соответствии с внутренней температурой распределительного щита.

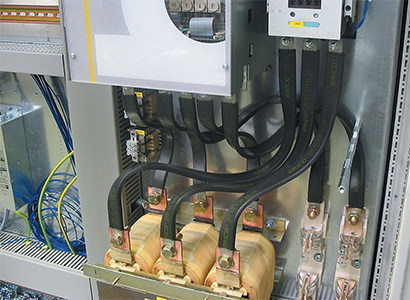

Изолированный плетеный проводник (IBS, IBSB и IBSBR)

Тип проводника	Сечение мм	∆T (K)							Коэф. тока
Тип проводника	Сечение мм	30	40	45	50	55	60	70
IBS 25	25	137	158	167	177	185	193	209	1,6	2
IBSB 25	25	116	134	142	150	157	164	177	1,6	2
IBS 50	50	213	246	260	274	288	301	325	1,6	2
IBSB 50	50	213	246	260	274	288	301	325	1,6	2
IBSB 70	70	226	261	277	291	306	319	345	1,6	2
IBSB 100	100	298	344	365	385	404	422	456	1,6	2
IBS 120	120	325	376	398	420	441	460	497	1,6
IBSBR 120	120	363	419	444	468	491	513	554	1,6	2
IBS 185	185	407	470	499	526	552	576	622	1,6
IBSBR 185	185	416	480	509	537	563	588	635	1,6	2
IBS 240	240	488	563	598	630	661	690	745	1,6
IBSBR 240	240	556	642	681	718	753	786	849	1,6	2

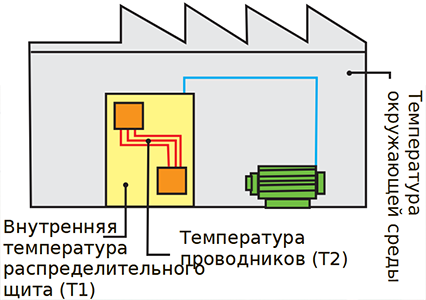

Увеличение температуры проводника = T2 - T1 = ΔT (К)

Пример: для тока 630 А при T1 = 40ºC - T2 = 90ºC

1) ΔT = 90 - 40 = 50K

2) В колонке 50К находим значение тока, ближайшее к величине 630 А.

К = градусы Кельвина (температура рассчитывается, но не измеряется)

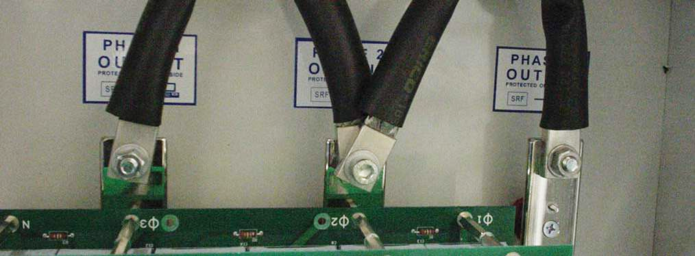

Параллельное соединение изолированных плетеных проводников

При параллельном подключении 2-х или 3-х плетёных поводников на фазу, для расчёта максимальной силы тока, используйте соответствующий коэффициент:

Пример: IBSB 100 – ΔT = 50K: 385 A

При параллельном подключении 2 шин > 385 A x 1,6 = 616 A

При параллельном подключении 3 шин > 385 A x 2 = 770 A

Допустимые токи: в данной таблице указано увеличение температуры, вызываемое воздействием выбранной величиной тока в заданном сечении. В данных расчетах не принимается во внимание тепло, выделяемое электрораспределительными устройствами.

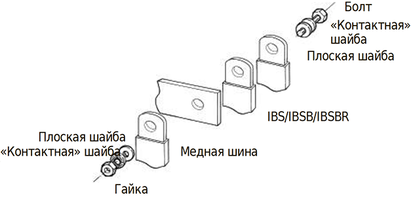

Инструкции по сборке

Расстояние между 2 или 3 параллельно соединенными изолированными плетеными проводниками, необходимое для вентиляции. Необходимо наличие минимального воздушного зазора. Используются фиксаторы - проставки типа FS.

Наименование	Артикул	Тип проводника
FS 24	553550	IBS 25 / 50
FS 24	553550	IBSB 25 / 50 / 70 / 100
FS 32	553560	IBSBR 120 / 185 / 240
