Принадлежности для Eriflex Flexibar
Комплекты Eriflex Flexibar
Комплекты Eriflex Flexibar

Область применения: соединения между шинами и неподвижным коммутационным оборудованием
• Комплект составлен из шин Eriflex Flexibar заранее сформованных, имеет пробитые отверстия на обоих концах и торцевые крышки
• Один комплект сразу для трех конфигураций
• Величина тока: от 250 А до 630 А
• Соответствие Правилам ограничения на содержание вредных веществ (RoHS)
Комплекты Eriflex Flexibar
Артикул
Наименование
вес, кг/ibs
541774
Торцевая крышка
20120,19/0,42
541775
Торцевая крышка
2412
0,22/0,48
541776
Торцевая крышка
32120,26/0,57
Торцевая крышка Eriflex Flexibar 20, 24, 32

Торцевая крышка 20: принадлежность для Eriflex Flexibar 20 мм, комплекта 250A T, комплекта 250A TN, IBS 25, IBS 50, IBSB 50 и IBSB 70
Торцевая крышка 24: принадлежность для Eriflex Flexibar 24 мм и IBSB 100
Торцевая крышка 32: принадлежность для Eriflex Flexibar 32 мм, комплекта 630A T, комплекта 630A TN, IBSBR 120, 185 и 240
• Возможность визуальной проверки соединения (прозрачная крышка)
• Не содержит галогенов
• Самогасящиеся изоляция: UL® 94 V-0
• Соответствие Правилам ограничения на содержание вредных веществ (RoHS)
• Простота подгонки после крепления болтами
Комплект Eriflex Flexbar 250 А
Комплект Eriflex Flexbar 630 А
Комплекты Eriflex® Flexibar
Комплекты Eriflex® Flexibar
3 Фазы Комлект 250 A T
3 Фазы + 0 Комлект 250 A TN
3 Фазы Комлект 630 A T
3 Фазы + 0 Комлект 630 A TN
Комплекты Eriflex® Flexibar
Комплекты Eriflex® Flexibar
Комплекты Eriflex® Flexibar
Комплекты Eriflex® Flexibar
Артикул
Наименование
вес, кг/lbs
541800
Комплект 250 A T
1
0,76/1,68
541805
Комплект 250 A TN 1
1
0,98/2,16
Артикул
Наименование
вес, кг/lbs
541810
Комплект 630 A T
1
2,10/4,63
541815
Комплект 630 A TN 1
1
3,10/6,83
Комплекты Eriflex® Flexibar

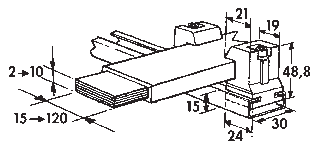

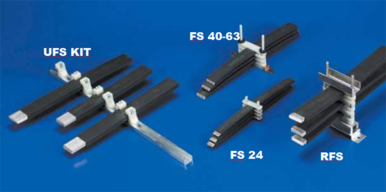

Фиксаторы - проставки Eriflex Flexibar

• Простые в установке
• Обеспечивают опору
• Обеспечивают надлежащее охлажде
FS 24/32

Фиксаторы - проставки FS Eriflex Flexibar

• Обеспечивают необходимую опору для Eriflex® Flexibar, IBSB и IBSBR при параллельном соединении без повреждения изоляции
• Обеспечивают требуемое расстояние для оптимального охлаждения
• Не более 4 шин Eriflex® Flexibar при параллельном соединении
• UL 67
• Рекомендованное расстояние между держателями : 400 мм
FS 40/63 и FS 80/100

Комплекты Eriflex® Flexibar
Набор UFS для комплекта Eriflex Flexibar

Набор состоит из алюминиевой секции длиной 2 м и 24 блоков крепления, из не содержащего галогенов полиамида, армированного стекловолокном.

• Можно изготовить до 3 шинодержателей , по 650 мм длиной каждый, для четырех шин Eriflex Flexibar
• Рекомендованное расстояние между держателями : до 400 мм.
Комплекты Eriflex® Flexibar
Артикул
Наименование
Вес, кг
553590UFS Комплект
12,3
Комплекты Eriflex® Flexibar

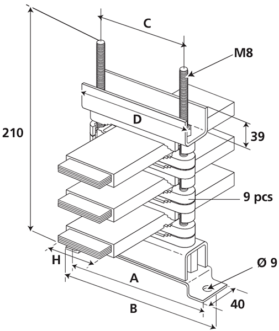

Усиленные фиксаторы - проставки RFS для шин

• Позволяет параллельно фиксировать до 8 шин Eriflex® Flexibar
• Простой монтаж в распределительных щитах. (шаг 25 мм)
• Рекомендованное расстояние между держателями : 400 мм
Артикул
Наименование
A
мм
B
мм
C
мм
D
мм
Eriflex H мм
вес, кг
553370
RFS 40-63
15017590120
40=>63
10,240
553380
RFS 80-100
200225140170
80=>100
10,300
Комплекты Eriflex® Flexibar

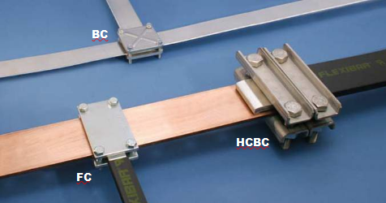

Соединительные зажимы Eriflex Flexibar

• Обеспечивают превосходный электрический контакт
• Очень компактны, вследствие этого экономится пространство
• Быстрая установка
• Идеальны для выполнения модификаций на месте
Комплекты Eriflex® Flexibar
Зажим FC на шины Eriflex Flexibar

• Макс. толщина зажимаемых шин: 20 мм
• 2 оцинкованные стальные пластины в комплекте с болтами М8 класса 8,8
Артикул
Наименование
A
мм
B
мм
C
мм
D
мм
E
мм
F
мм
крутящий момент
H*м
кг
553020
FC 50 x 24
5020-24603675521030,319
553030
FC 50 x 32
5032604475601030,362
553040
FC 50 x 40
8040605275681030,412
553050
FC 80 x 24
8020-249036105521030,432
553060
FC 80 x 32
80329044105601030,492
553070
FC 80 x 50
80509062105781030,642
568700
FC 100 x 32
1003211044125601030,670
568730
FC 120 x 32
1203213044125601030,670
Рифленый стальной зажим BC для шин Eriflex Flexibar

• Макс. толщина зажимаемых шин : 20 мм
• 2 рифленые пластины из закаленной стали с цинковым покрытием в комплекте с болтами
• Макс. толщина зажимаемых шин — 50 мм при использовании длинных болтов класса 8,8
• Сертифицировано по UL® 67
Артикул
Наименование
A
ММ
B
ММ
C
ММ
Ø
ММ
Крутящий момент, H*м
вес, кг
553200
BC 30
56
4230М6780,31
553210
BC 40
66
5240М6
7
80,37
553220
BC 50
83
6450М8
20
80,59
553230
BC 63
93
7463М8
20
40,74
553250
BC 80
118
9680М10
40
40,118
553260
BC 100
144
118100М10
40
41,72
Комплекты Eriflex® Flexibar
Зажим для силовых шин с большой силой тока HCBC Eriflex Flexibar

• Макс. толщина зажимаемых шин : 40 мм
• Данный модульный зажим для шин изготавливается из немагнитных материалов и предназначен для соединений, с высокой нагрузочной способностью по току, между шинами Eriflex Flexibar и жесткими шинами, например выводами трансформатора
• Его механическая конструкция обеспечивает жесткость и равномерное контактное давление
• Для обеспечения необходимого контактного давления следует использовать 2 зажима
Артикул
Наименование
А
мм
В
мм
Н*м
кг
553100HSBC 80
8014010010,84
553110HSBC 100
10016010010,92
553120HSBC 120
12018010011,00
Комплекты Eriflex® Flexibar

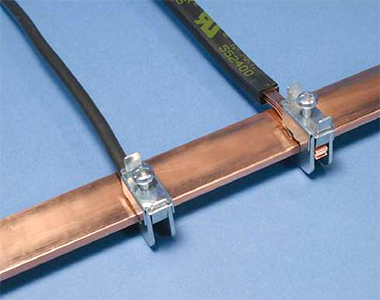

Разъёмы FBC для соединения без сверления отверстий Eriflex Flexibar


• Очень компактный разъём для соединения без просверливания отверстий шин толщиной от 5 мм до 10 мм
• Кабели с сечением от 1 мм2 до 185 мм2 или шина Eriflex® Flexibar шириной от 6 мм до 20 мм
• Разъём даже незатянутый сам держится на шине во время монтажа
• IEC 60 999
Тип Eriflex Flexibar
Комплекты Eriflex® Flexibar
Разъёмы для шин толщиной 5 мм
Артикул
Наименование
А
мм
В
мм
С
мм
Тип Eriflex Flexibar (мм)
Н*м
Сечение кабеля
мм²
вес, кг
553405
FBC 5 x 4
23
2911-21-4150,016
553400
FBC 5 x 6
283114632,5-16150,028
553410
FBC 5 x 9
36401996-816-50150,068
553510
FBC 5 x 15,5
44402515,510-1235-70150,110
553520
FBC 5 x 20
4840312012-1570-185150,132
Разъёмы для шин толщиной 10 мм
Артикул
Наименование
А
мм
В
мм
С
мм
Тип Eriflex Flexibar (мм)
Н*м
Сечение кабеля
мм²
вес, кг
553505
FBC 10 x 4
28
2912-21-4150,018
553430
FBC 10 x 6
333114632,5-16150,030
553440
FBC 10 x 9
42401996-816-50150,070
553530
FBC 10 x 15,5
49402515,510-1235-70150,112
553540
FBC 10 x 20
5440312012-1570-185150,138
Комплекты Eriflex® Flexibar
Зажимы QCC Eriflex Flexibar

• Для шин Eriflex® Flexibar толщиной ≤ 5 мм = 1 зажим
• Для шин Eriflex® Flexibar толщиной > 5 мм = 2 зажима
Комплекты Eriflex® Flexibar
Артикул
Наименование
Ширина
L, мм
F, мм
вес, кг
мин. мм
макс.
561200
QCC 6/13
613482550,068
561210
QCC 15,5/32
15,532705050,112
561220
QCC 40/63
4063957550,158
Комплекты Eriflex® Flexibar
Набор креплений Металлические гайки и болты

Набор крепежа

• Для хорошего электрического контакта
• 100 гаек — 100 болтов — 200 плоских шайб
• 200 контактных шайб (класс 8/8, защита ZN8C)
Артикул
Наименование
Размеры
Н*м
вес, кг
558310
M6 x 16
HM 6 x 16
13
110
0,012
558340
M8 x 30
HM 8 x 30
30
110
0,028
558370
M10 x 30
HM 10 x 30
60
110
0,052
558410
M10 x 50
HM 10 x 50
60
110
0,062
558440
M12 x 30
HM 12 x 30
110
110
0,081
558460
M12 x 40
HM 12 x 40
110
110
0,091
558480
M12 x 50
HM 12 x 50
110
110
0,097
558880
M12 x 60
HM 12 x 60
110
110
0,116
558490
M12 x 80
HM 12 x 80
110
110
0,150
